Артикул: mcb4763-1-10C-pro

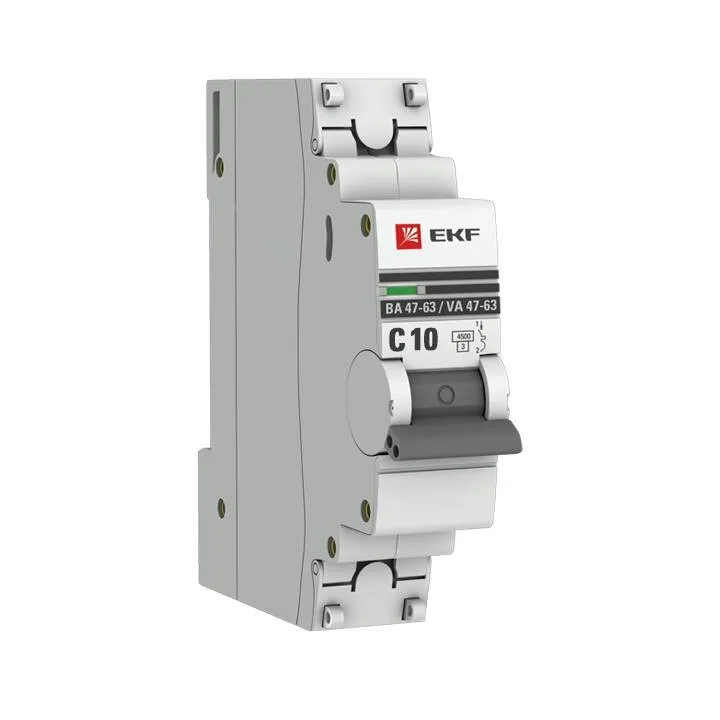

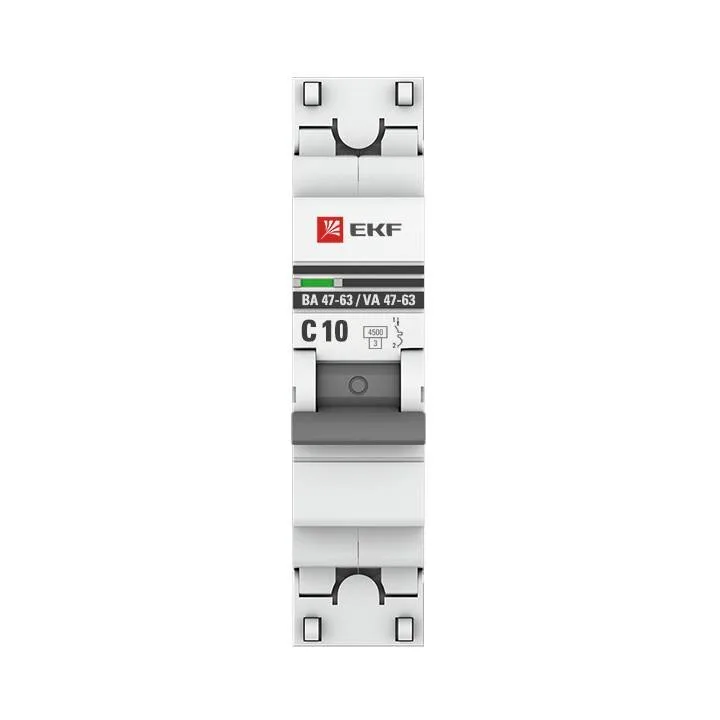

Автоматический выключатель 1P 10А (C) 4,5kA ВА 47-63 EKF PROxima mcb4763-1-10C-pro
Описание mcb4763-1-10C-pro
Автоматический выключатель BA 47-63 4,5 кА от EKF PROxima - это устройство для защиты электрических сетей от перенапряжений, скачков напряжения и коротких замыканий.
Корпус устройства имеет дополнительное усиление в виде заклепок для устранения эффекта расхождения корпуса.
Автоматические выключатели выпускаются с одним, двумя, тремя или четырьмя полюсами и соответствуют ГОСТ Р50345-201.
Класс токоограничения – ограничивает ток короткого замыкания в пределах 1/3 полупериода (2,5-6 мс).
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. В – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим либо отсутствующим пусковым повышением тока (осветительные). С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (офисные помещения). D – выключатель сработает между 10- и 14-кратным
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия выключателя по превышению тока нагрузки.
Предельная коммутационная способность (ПКС) – это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным.
Преимущества
Момент затяжки и глубина зачистки провода на корпусе
Клеммы с насечками для надежного соединения с проводниками
Индикаторное окно состояния контактов
Углубления на корпусе для охлаждения аппарата
Увеличенная твердость винтов
Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
Повышенная жесткость корпуса
Двухпозиционный зажим на DIN-рейку
Автоматическая доводка рукоятки управления
Панели для пломбировки клемм
Монолитная лицевая панель
Область применения
Автоматические выключатели ВА 47-63 4,5 кА EKF PROxima применяются в административных, промышленных и жилых сооружениях:
— проведение тока в нормальном режиме;
— оперативное управление участками электрических цепей;
— защита от токов перегрузки и короткого замыкания;
— в качестве основного элемента системы конечного распределения.
Технические характеристики Автоматический выключатель 1P 10А (C) 4,5kA ВА 47-63 PROxima
| Номинальная отключающая способность, кА | 4,5 |
| Номинальный ток, А | 10 |
| Характеристика срабатывания (кривая тока) | C |
| Общее количество полюсов | 1 |
| Род тока | AC (перемен.) |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В, кА | 2,6 |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | Да |
| Срок службы, лет | 10 |
| Возможна дополнит. комплектация | Да |
| Рабочая температура окружающей среды, °C | -25...50 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...25 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
| Подходит для скрытого монтажа (заподлицо) | Нет |
| Количество защищенных полюсов | 1 |
| Одновременное отключение нейтрали (N) | Нет |
| Степень защиты (IP) | IP20 |
| Гарантийный срок эксплуатации, лет | 7 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Степень загрязнения | 2 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Номин. напряжение изоляции Ui, В | 660 |
| Частота, Гц | 50...50 |
| Номин. (расчетное) напряжение, В | 230 |
| Глубина установочная (встраив.), мм | 50 |
| Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В, кА | 4,5 |
Документация по продукту
- Возможна дополнит. комплектация
- Да
- Гарантийный срок эксплуатации, лет
- 7
- Глубина установочная (встраив.), мм
- 50
- Есть штрихкод на каждой штуке товара
- Да
- Категория перенапряжения
- 3
- Категория товара
- Автоматические выключатели модульные и доп. устройства, Выключатели автоматические ВА 47-63 4.5кА до 63А EKF PROxima
- Класс токоограничения
- 3
- Количество защищенных полюсов
- 1
- Модульная ширина (общ. кол-во модульных расстояний)
- 1
- Номин. (расчетное) напряжение, В
- 230
- Номин. напряжение изоляции Ui, В
- 660
- Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В, кА
- 4,5
- Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В, кА
- 2,6
- Номинальная отключающая способность, кА
- 4,5
- Номинальное импульсное выдерживаемое напряжение Uimp, кВ
- 4
- Номинальный ток, А
- 10
- Общее количество полюсов
- 1
- Одновременное отключение нейтрали (N)
- Нет
- Подходит для скрытого монтажа (заподлицо)
- Нет
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 1...25
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1...25
- Рабочая температура окружающей среды, °C
- -25...50
- Род тока
- AC (перемен.)
- Серия
- PROxima
- Срок службы, лет
- 10
- Степень загрязнения
- 2
- Степень защиты (IP)
- IP20
- Характеристика срабатывания (кривая тока)
- C
- Частота, Гц
- 50...50
