Артикул: DA2-32-30-pro

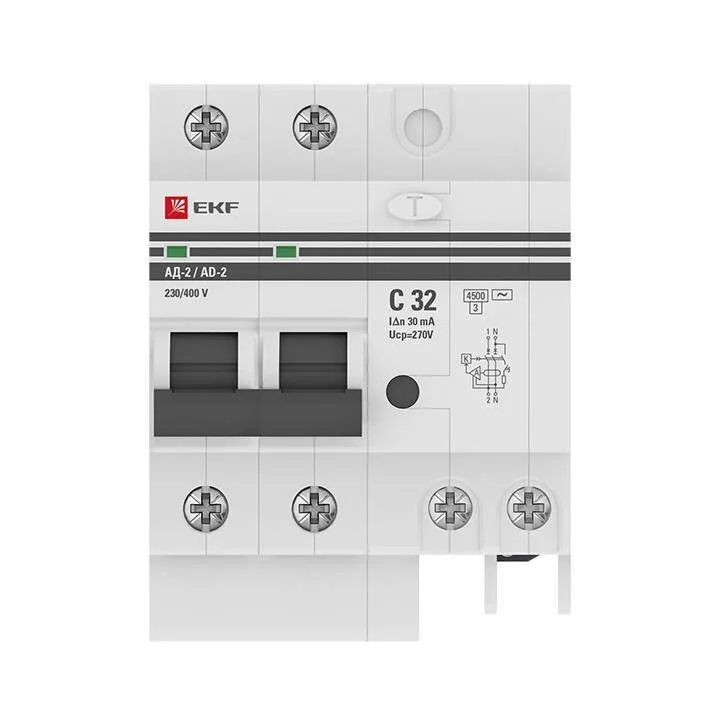

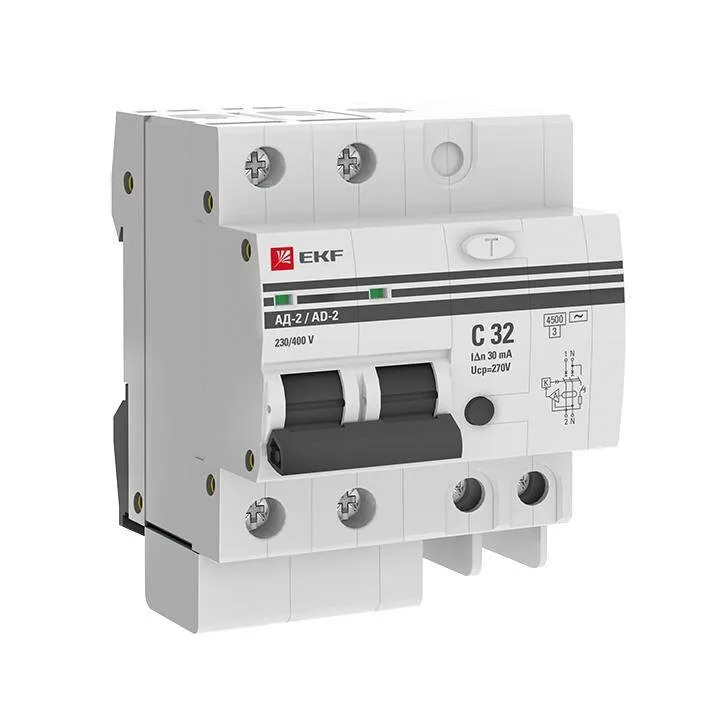

Дифференциальный автомат АД-2 32А/ 30мА (хар. C, AC, электронный) 4,5кА EKF PROxima
На складе
826 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Описание DA2-32-30-pro
Дифференциальный автоматический выключатель АД-2(4) (S) EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особое отличие дифференциальных автоматов EKF – в наличии встроенного блока защиты от перенапряжения.
АД-2 и АД-4 EKF PROxima выпускаются в стандартном и селективном (АД-2S, АД-4S) исполнениях.
"Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты.Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения)."
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Номинальный отключающий дифференциальный ток I n – это значение отключающего дифференциального тока, при котором УЗО должно срабатывать при заданных условиях.
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Напряжение срабатывания – максимальный уровень напряжения, при превышении которого срабатывает встроенная защита.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
"Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока. Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды"
Преимущества
Панели для пломбировки клемм
Современная электронная плата с повышенной защитой от импульсных помех
Наличие кнопки возврата для индикации срабатывания от тока утечки
Корпус из не поддерживающей горение пластмассы
Индикаторное окно состояния контактов
Зажимы из посеребренной меди и анодированной стали скругленной формы с насечками
Область применения
— Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
— Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
— Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
— Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
— Применение в схемах заземления TN-C и TT, где требуется защита и проводника нагрузки, и проводника нейтрали.
Технические характеристики Дифференциальный автомат АД-2 32А/ 30мА (хар. C, AC, электронный) 4,5кА PROxima
| Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА | 4,5 |
| Количество полюсов | 2 |
| Селективная защита | Нет |
| Номин. отключающая способность по ГОСТ IEC 60898-1 | 4,5 |
| Номинальный ток утечки, А | 0,03 |
| Тип тока утечки | AC (перемен.) |
| Характеристика срабатывания (кривая тока) | C |
| Номин. (расчетное) напряжение, В | 230 |
| Номинальный ток, А | 32 |
| Возможна дополнит. комплектация | Да |
| Срок производства | 40 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -25...50 |
| Производитель | EKF |
| Общ. количество полюсов | 2 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок хранения, лет | 7 |
| Прямой контракт | Нет |
| Серия | PROxima |
| Срок службы, лет | 10 |
| Кратность розничная | 1 |
| Наличие сертификата ТРТС | Да |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Кратковременная задержка срабатывания | Нет |
| Одновременное отключение нейтрали (N) | Да |
| Устойчивость к импульсному току, кА | 4,5 |
| Тип напряжения | AC (перемен.) |
| Глубина установочная (встраив.), мм | 46 |
| Срок поставки | 40 |
| Срок оформления | 21 |
| Срок подтверждения акцепта | 5 |
| Номин. напряжение изоляции Ui, В | 500 |
| Отключающая способность при коротком замыкании (Icw) | 4,5 |
| Класс токоограничения | 3 |
| Количество защищенных полюсов | 2 |
| Категория перенапряжения | 3 |
| Степень загрязнения | 3 |
| Модульная ширина (общ. кол-во модульных расстояний) | 4 |
| Гарантийный срок эксплуатации, лет | 7 |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р50345-1-2010 (МЭК 60898-2-2006) |
| Способ монтажа | DIN-рейка |
| Частота | 50 Гц |
| Степень защиты (IP) | IP20 |
| Защита от ложного срабатывания | Нет |
