Артикул: DA32-16-300S-pro

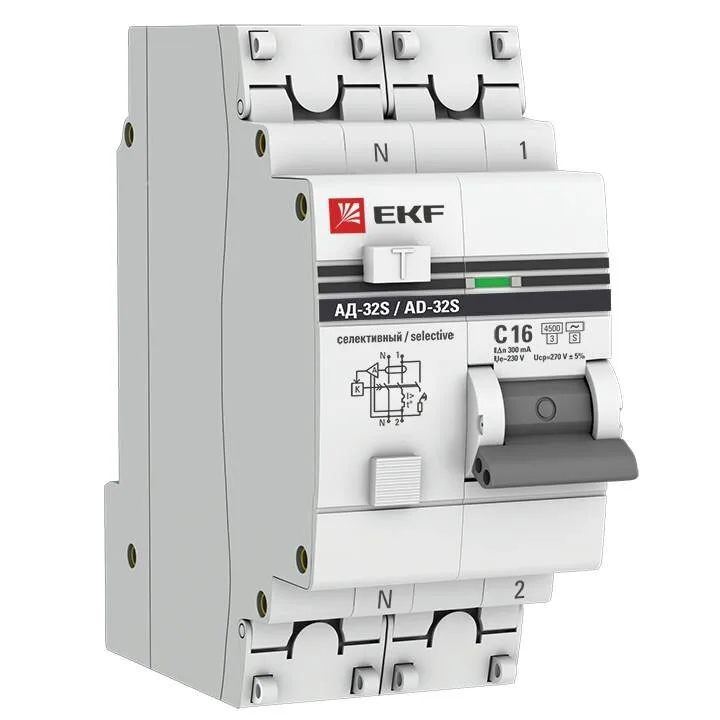

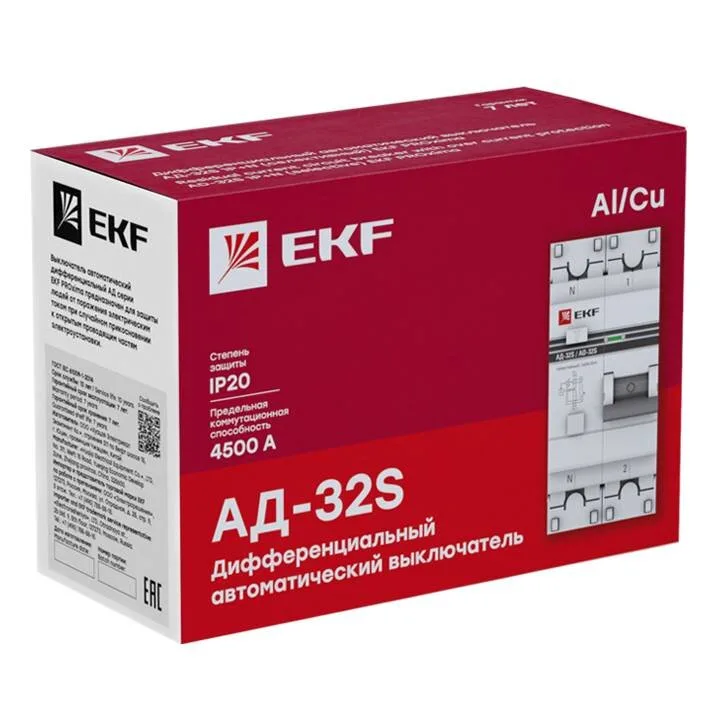

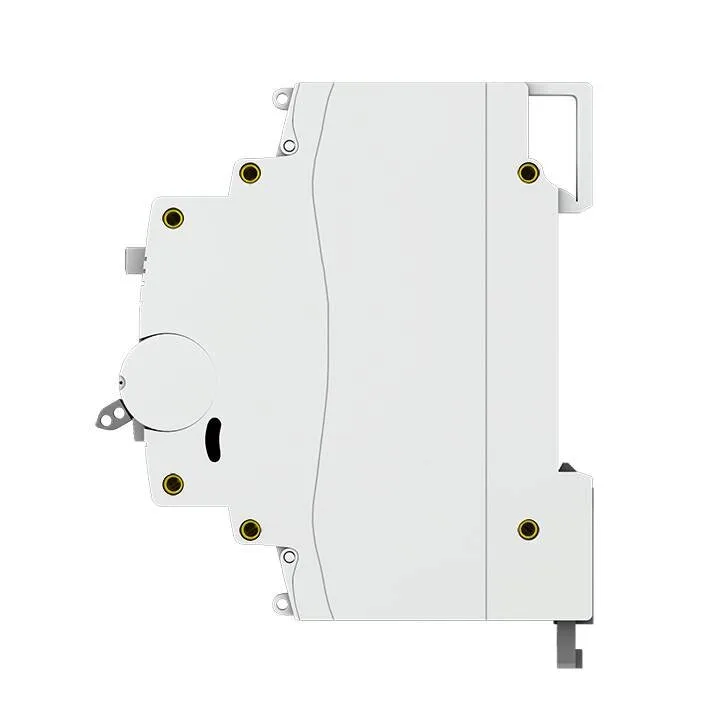

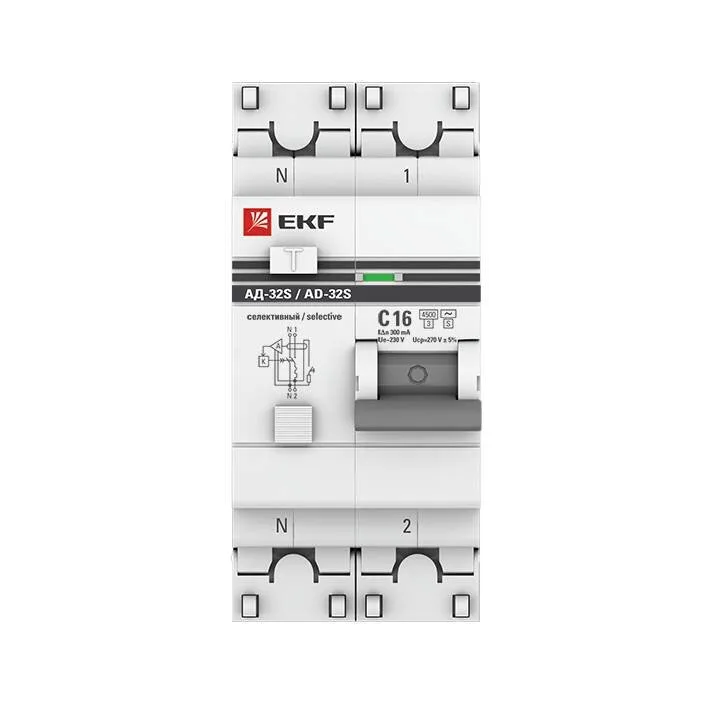

Дифференциальный автомат АД-32 (селективный) 1P+N 16А/300мА EKF PROxima
Описание DA32-16-300S-pro
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).
"Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.Тип А – срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании."
Преимущества
Углубления на корпусе для охлаждения аппарата
Корпус из не поддерживающей горение пластмассы
Наличие кнопки возврата для индикации срабатывания от тока утечки
Современная электронная плата с повышенной защитой от импульсных помех
Двухпозиционный зажим на DIN-рейку
Повышенная жесткость корпуса
Монолитная лицевая панель
Cкругленные клеммы с насечками для надежного соединения с проводниками
Панели для пломбировки клемм
Индикаторное окно состояния контактов
Область применения
— Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
— Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
— Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
— Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Технические характеристики Дифференциальный автомат АД-32 (селективный) 1P+N 16А/300мА PROxima
| Селективная защита | Да |
| Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА | 4,5 |
| Номинальный ток, А | 16 |
| Номин. (расчетное) напряжение, В | 230 |
| Характеристика срабатывания (кривая тока) | C |
| Количество полюсов | 2 |
| Номинальный ток утечки, А | 0,3 |
| Тип тока утечки | Прочее |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Номин. отключающая способность по ГОСТ IEC 60898-1 | 4,5 |
| Одновременное отключение нейтрали (N) | Да |
| Способ монтажа | DIN-рейка |
| Возможна дополнит. комплектация | Да |
| Общ. количество полюсов | 2 |
| Срок службы, лет | 10 |
| Степень защиты (IP) | IP20 |
| Количество защищенных полюсов | 1 |
| Степень загрязнения | 3 |
| Частота | 50 Гц |
| Кратковременная задержка срабатывания | Да |
| Гарантийный срок эксплуатации, лет | 7 |
| Глубина установочная (встраив.), мм | 46 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Устойчивость к импульсному току, кА | 4,5 |
| Отключающая способность при коротком замыкании (Icw) | 4,5 |
| Есть штрихкод на каждой штуке товара | Да |
Документация по продукту
- Возможна дополнит. комплектация
- Да
- Гарантийный срок эксплуатации, лет
- 7
- Глубина установочная (встраив.), мм
- 46
- Есть штрихкод на каждой штуке товара
- Да
- Категория перенапряжения
- 3
- Категория товара
- Автоматические выключатели дифференциального тока и УЗО, Дифференциальные автоматы АД-32 до 63А EKF PROxima
- Класс токоограничения
- 3
- Количество защищенных полюсов
- 1
- Количество полюсов
- 2
- Кратковременная задержка срабатывания
- Да
- Модульная ширина (общ. кол-во модульных расстояний)
- 2
- Номин. (расчетное) напряжение, В
- 230
- Номин. отключающая способность по ГОСТ IEC 60898-1
- 4,5
- Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА
- 4,5
- Номинальный ток утечки, А
- 0,3
- Номинальный ток, А
- 16
- Общ. количество полюсов
- 2
- Одновременное отключение нейтрали (N)
- Да
- Отключающая способность при коротком замыкании (Icw)
- 4,5
- Селективная защита
- Да
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 10
- Степень загрязнения
- 3
- Степень защиты (IP)
- IP20
- Тип тока утечки
- Прочее
- Устойчивость к импульсному току, кА
- 4,5
- Характеристика срабатывания (кривая тока)
- C
- Частота
- 50 Гц
