Описание plc-jxb-6/35r
Колодки клеммные JXB EKF PROxima и EK-JXB (земля) устанавливаются на DIN-рейку в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц. Изготовлены из цветного пожаростойкого полиамида.
ГОСТ Р 50030.7.2002
Колодки клеммные JXB EKF PROxima и EK-JXB (земля) устанавливаются на DIN-рейку в распределительных щитах для надежного и удобного подключения проводников различных сечений и разного назначения. Зажим проводника осуществляется винтом. Рассчитаны на применение в цепях переменного тока с частотой 50 Гц. Изготовлены из цветного пожаростойкого полиамида.
ГОСТ Р 50030.7.2002
Преимущества
Широкий ассортимент по сечению (1-95 мм2), цвету и типу (JXB / EK-JXB)
Затягивание центрального винта обеспечивает надежную фиксацию клеммы на DIN-рейке
Прижимная пластина контактной группы для надежной фиксации проводника
Корпус выполнен из качественного полиамида не подверженного иссыханию и растрескиванию
Автоматическая фиксация клеммы на DIN-рейку обеспечивает быстроту монтажа
Токоведущая пластина выполнена из меди с гальваническим покрытием
Область применения
Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
Применяется:
— Шкафы, щиты, сборки.
— В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).

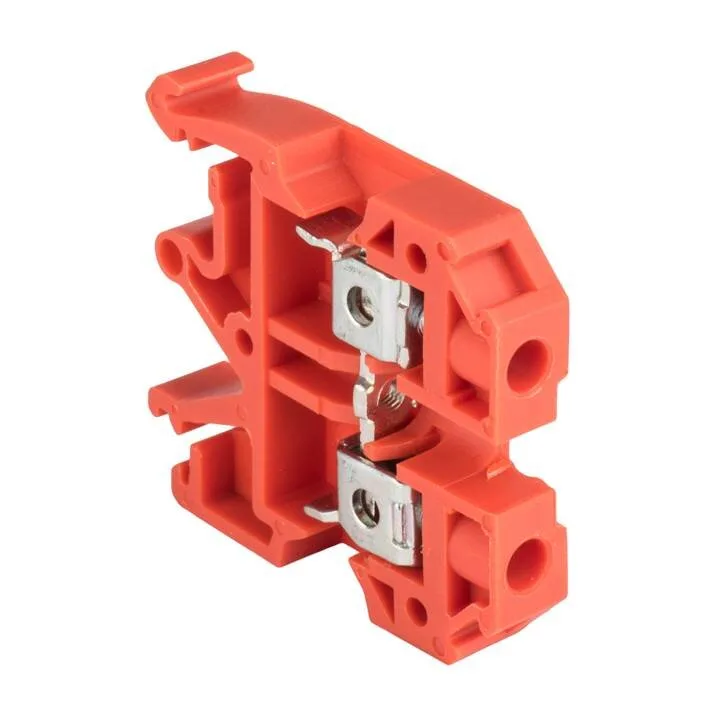

Технические характеристики Колодка клеммная JXB-6/35 красная PROxima
| Способ монтажа | DIN-рейка |
| Ширина/размер ячейки, мм | 8 |
| Цвет | Красный |
| Позиция соединения | Сбоку (поперечное) |
| Номин. ток In, А | 50 |
| Требуется торцевая пластина | Да |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 4...6 |
| Высота (на мин. возможной высоте установки), мм | 45 |
| Длина, мм | 42 |
| Номин. (расчетное) напряжение, В | 800 |
| Гарантийный срок хранения, лет | 7 |
| Срок службы, лет | 10 |
| Кратность розничная | 1 |
| Производитель | EKF |
| Международное наименование | Terminal stripJXB-6/35 red EKF PROxima |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
| Наличие сертификата ТРТС | Да |
| Серия | PROxima |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 4...6 |
| Гарантийный срок эксплуатации, лет | 7 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 4...6 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 4...6 |
| Срок производства | 45 |
| Соединенные внутри уровни (между собой) | Нет |
| Количество зажимов на 1 уровень | 2 |
| Количество уровней | 1 |
| Тип электрич. соединения 2 | Винтовое соединение |
| Тип электрич. соединения 1 | Винтовое соединение |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Рабочая температура, °C | -40...80 |
| Срок подтверждения акцепта | 5 |
| Срок оформления | 21 |
| Срок поставки | 40 |
| Прямой контракт | Да |
Документация по продукту
- Высота (на мин. возможной высоте установки), мм
- 45
- Гарантийный срок хранения, лет
- 7
- Гарантийный срок эксплуатации, лет
- 7
- Длина, мм
- 42
- Категория товара
- Элементы комплектации шкафов, Клеммные колодки JXB (винтовые)
- Класс негорючести изоляц. материала согл. UL94
- V0
- Количество зажимов на 1 уровень
- 2
- Количество уровней
- 1
- Кратность розничная
- 1
- Материал изоляции корпуса
- Полиамид (PA)
- Международное наименование
- Terminal strip JXB-6/35 red EKF PROxima
- Наличие сертификата ТРТС
- Да
- Номин. (расчетное) напряжение, В
- 800
- Номин. ток In, А
- 50
- Позиция соединения
- Сбоку (поперечное)
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 4...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 4...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 4...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 4...6
- Проверено на взрывобезопасность по версии Ex e
- Нет
- Производитель
- EKF
- Прямой контракт
- Да
- Рабочая температура, °C
- -40...80
- Серия
- PROxima
- Соединенные внутри уровни (между собой)
- Нет
- Способ монтажа
- DIN-рейка
- Срок оформления
- 21
- Срок подтверждения акцепта
- 5
- Срок поставки
- 40
- Срок производства
- 45
- Срок службы, лет
- 10
- Тип электрич. соединения 1
- Винтовое соединение
- Тип электрич. соединения 2
- Винтовое соединение
- Требуется торцевая пластина
- Да
- Цвет
- Красный
- Ширина/размер ячейки, мм
- 8
