Описание plc-jxb-s-6pe
Колодки клеммные JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимонажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников и др.
Колодки клеммные JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимонажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников и др.
Преимущества
Токоведущая пластина выполнена из качественной нержавеющей стали с покрытием из гальванического лужения

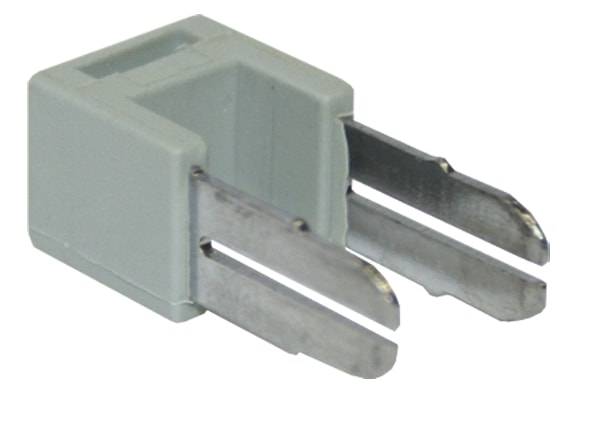

Возможность использования специальной перемычки экономит время монтажа
Широкий ассортимент по сечению (1-16 мм2)
Автоматическая фиксация клеммы на DIN-рейку обеспечивает быстроту монтажа
Корпус выполнен из качественного полиамида не подверженного иссыханию и растрескиванию
Подпружинный контакт обеспечивает надежную фиксацию проводника
Область применения
Для создания удобной системы распределения нагрузки, аккуратного монтажа и удобства дальнейшей эксплуатации электрических схем.
Применяется:
— Шкафы, щиты, сборки.
— В различном технологическом оборудовании (насосные агрегаты, дизель-генераторная аппаратура и так далее).
Технические характеристики Колодка клеммная пружинная JXB-S-6 41А земля PROxima
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5...6 |
| Номин. (расчетное) напряжение, В | 800 |
| Длина, мм | 46,5 |
| Ширина/размер ячейки, мм | 8 |
| Высота (на мин. возможной высоте установки), мм | 37 |
| Номин. ток In, А | 41 |
| Позиция соединения | Сбоку (поперечное) |
| Количество зажимов на 1 уровень | 2 |
| Цвет | Желто-зеленый |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5...10 |
| Способ монтажа | DIN-рейка |
| Срок службы, лет | 10 |
| Международное наименование | Spring terminal block JXB-S-6 41А Ground EKF PROxima |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.5...6 |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.5...6 |
| Гарантийный срок эксплуатации, лет | 7 |
| Количество уровней | 1 |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Требуется торцевая пластина | Да |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Рабочая температура, °C | -40...80 |
| Серия | PROxima |
Документация по продукту
- Высота (на мин. возможной высоте установки), мм
- 37
- Гарантийный срок эксплуатации, лет
- 7
- Длина, мм
- 46,5
- Категория товара
- Элементы комплектации шкафов, Клеммные колодки JXB-S (пружинные)
- Класс негорючести изоляц. материала согл. UL94
- V0
- Количество зажимов на 1 уровень
- 2
- Количество уровней
- 1
- Материал изоляции корпуса
- Полиамид (PA)
- Международное наименование
- Spring terminal block JXB-S-6 41А Ground EKF PROxima
- Номин. (расчетное) напряжение, В
- 800
- Номин. ток In, А
- 41
- Позиция соединения
- Сбоку (поперечное)
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 0.5...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 0.5...10
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 0.5...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 0.5...6
- Проверено на взрывобезопасность по версии Ex e
- Нет
- Рабочая температура, °C
- -40...80
- Серия
- PROxima
- Соединенные внутри уровни (между собой)
- Нет
- Способ монтажа
- DIN-рейка
- Срок службы, лет
- 10
- Тип электрич. соединения 1
- Соединение с пружинным зажимом
- Тип электрич. соединения 2
- Соединение с пружинным зажимом
- Требуется торцевая пластина
- Да
- Цвет
- Желто-зеленый
- Ширина/размер ячейки, мм
- 8
