Артикул: mcb47100m-1-100D-pro

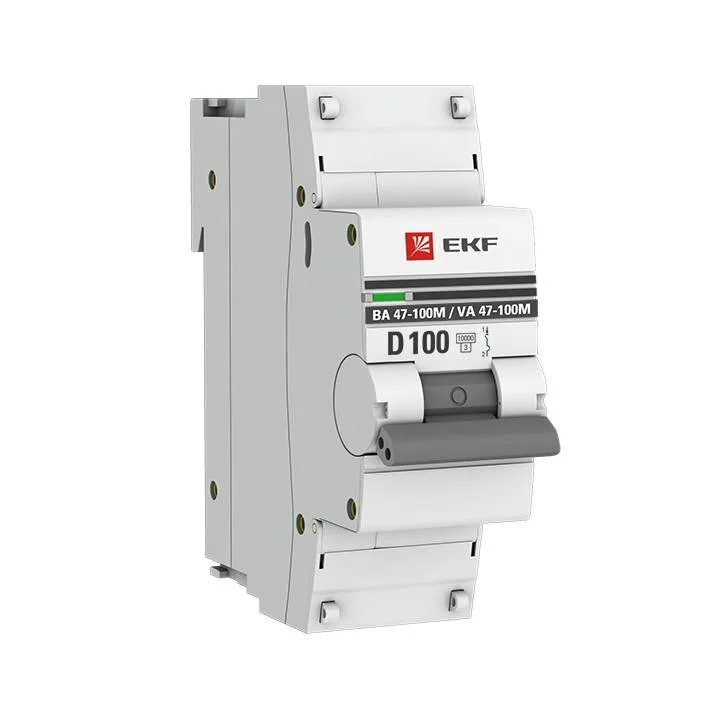

Автоматический выключатель 1P 100А (D) 10kA ВА 47-100M без теплового расцепителя EKF PROxima mcb47100m-1-100D-pro
Описание mcb47100m-1-100D-pro
Автоматические выключатели ВА 47-100М без теплового расцепителя 10кА EKF PROxima впитали в себя все преимущества предшествующей модели (взаимозаменяемы) и самые последние инновационные разработки. Производятся в одно-, двух-, трех- и четырехполюсном исполнениях.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения). D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5-6 мс).
Номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Преимущества
Монолитная лицевая панель
Индикаторное окно состояния контактов
Клеммы с насечками для надежного соединения с проводниками
Рабочая зона закрыта диэлектриком
Возможна коммутация алюминиевым и медным проводом
Автоматическая доводка рукоятки управления
Панели для пломбировки клемм
Углубления на корпусе для охлаждения аппарата
Углубления для удобного демонтажа с DIN-рейки. Можно снять одной отверткой
Повышенная жесткость корпуса
Двухпозиционный зажим на DIN-рейку
Область применения
Автоматические выключатели ВА 47-100М без теплового расцепителя 10кА EKF PROxima применяются в административных, промышленных и жилых сооружениях:
— проведение тока в нормальном режиме;
— оперативное управление участками электрических цепей;
— защита от короткого замыкания;
— в качестве основного элемента системы конечного распределения.
Технические характеристики Автоматический выключатель 1P 100А (D) 10kA ВА 47-100M без теплового расцепителя PROxima
| Номинальная отключающая способность, кА | 10 |
| Номинальный ток, А | 100 |
| Характеристика срабатывания (кривая тока) | D |
| Общее количество полюсов | 1 |
| Род тока | AC (перемен.) |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В, кА | 10 |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | Да |
| Возможна дополнит. комплектация | Да |
| Рабочая температура окружающей среды, °C | -10...50 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...35 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...35 |
| Подходит для скрытого монтажа (заподлицо) | Нет |
| Количество защищенных полюсов | 1 |
| Одновременное отключение нейтрали (N) | Нет |
| Степень защиты (IP) | IP20 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Степень загрязнения | 2 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Номин. напряжение изоляции Ui, В | 2000 |
| Частота, Гц | 50...60 |
| Номин. (расчетное) напряжение, В | 230 |
| Глубина установочная (встраив.), мм | 50 |
| Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В, кА | 10 |
Документация по продукту
- Возможна дополнит. комплектация
- Да
- Глубина установочная (встраив.), мм
- 50
- Есть штрихкод на каждой штуке товара
- Да
- Категория перенапряжения
- 3
- Категория товара
- Автоматические выключатели модульные и доп. устройства, Выключатели автоматические ВА 47-100М без теплового расцепителя 10кА до 125А EKF PROxima
- Класс токоограничения
- 3
- Количество защищенных полюсов
- 1
- Модульная ширина (общ. кол-во модульных расстояний)
- 1
- Номин. (расчетное) напряжение, В
- 230
- Номин. напряжение изоляции Ui, В
- 2000
- Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 230В, кА
- 10
- Номин. откл, способность короткого замыкания Icn ГОСТ IEC 60898-1, при 400В, кА
- 10
- Номинальная отключающая способность, кА
- 10
- Номинальное импульсное выдерживаемое напряжение Uimp, кВ
- 4
- Номинальный ток, А
- 100
- Общее количество полюсов
- 1
- Одновременное отключение нейтрали (N)
- Нет
- Подходит для скрытого монтажа (заподлицо)
- Нет
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 1...35
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1...35
- Рабочая температура окружающей среды, °C
- -10...50
- Род тока
- AC (перемен.)
- Серия
- PROxima
- Степень загрязнения
- 2
- Степень защиты (IP)
- IP20
- Характеристика срабатывания (кривая тока)
- D
- Частота, Гц
- 50...60
