Артикул: fork-04-100

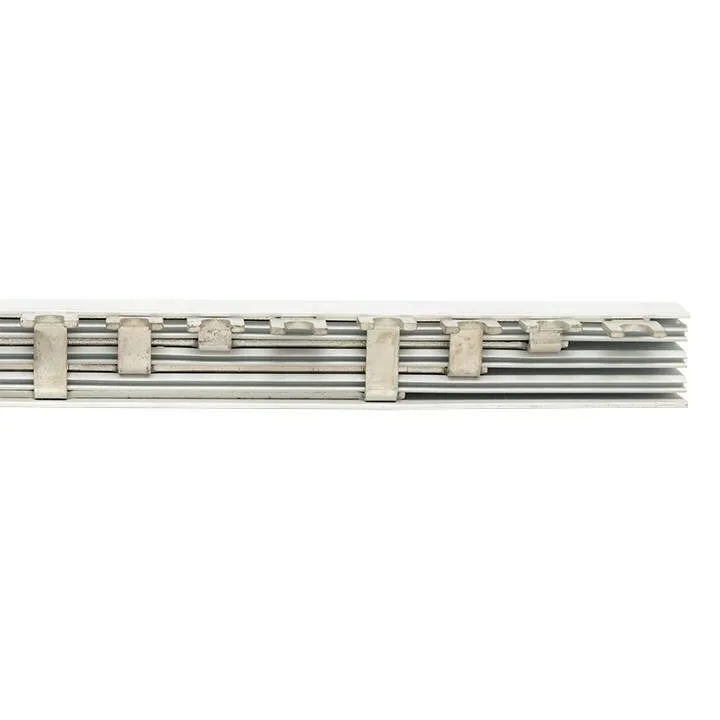

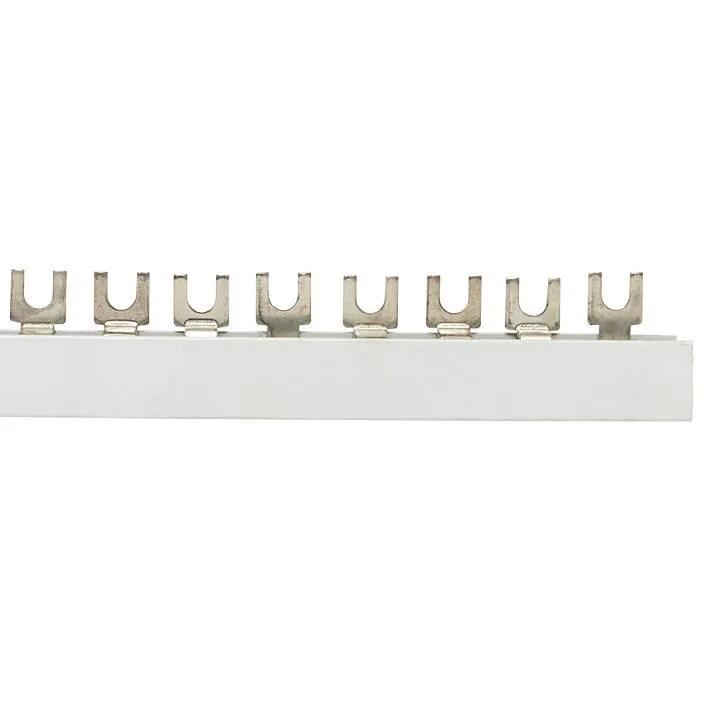

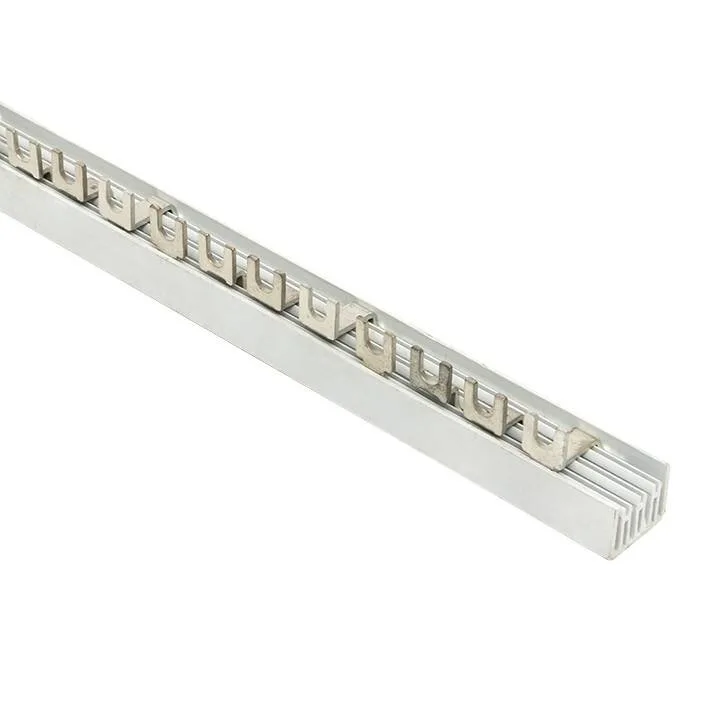

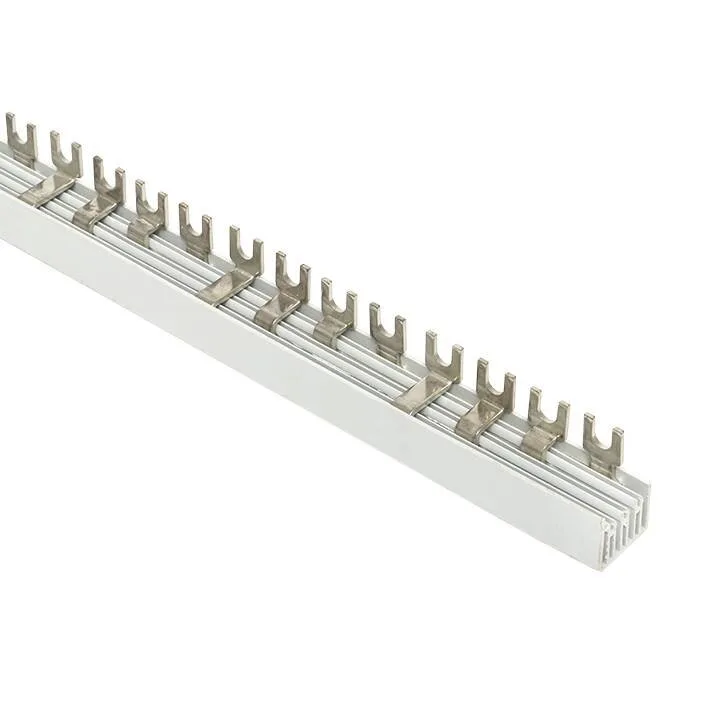

Шина соединительная типа FORK для 4-ф нагр. 100А 54 мод. EKF PROxima
5 831 ₽
Индивидуальные условия для юрлиц и ИП – уточните у менеджера
Описание fork-04-100
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Преимущества
Шины на 100 А выполнены с нанесением лужения для одновременного подключения с алюминиевыми проводниками
Шины поставляются в комплекте с заглушками
Шина изготовлена из электротехнической меди марки М1
Зажим для подключения автомата и шины тип PIN
Вся необходимая информация нанесена на корпус изделия термопечатью
Область применения
— Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
— Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
— Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
— Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Технические характеристики Шина соединительная типа FORK для 4-ф нагр. 100А 54 мод. PROxima
| Подходит для количества подключаемых устройств | 14 |
| Поперечное сечение, мм² | 16 |
| Номин. продолжительный ток Iu, А | 100 |
| Количество полюсов | 56 |
| Длина, мм | 1016 |
| Размер шага, мм | 18 |
| Тип электрического подключения | Вилка (Fork) |
| Количество фаз | 4 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 15000 |
| Макс. допустимое раб. напряжение Ue, В | 400 |
| Подходит для устройств с N-шиной | Нет |
| Изолированн. | Да |
| Срок службы, лет | 10 |
| Международное наименование | FORK type busbar for 4-phase load 100А 54 mod. EKF PROxima |
| Количество модулей (модульная ширина) | 56 |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
| Гарантийный срок эксплуатации, лет | 7 |
| Номин. импульсное напряжение, кВ | 4000 |
| Условный номин. ток короткого замыкания Iq, кА | 15000 |
| Серия | PROxima |
Документация по продукту
- Гарантийный срок эксплуатации, лет
- 7
- Длина, мм
- 1016
- Изолированн.
- Да
- Категория товара
- Элементы комплектации шкафов, Шины соединительные (PIN, FORK) и аксессуары для шин
- Количество модулей (модульная ширина)
- 56
- Количество полюсов
- 56
- Количество фаз
- 4
- Макс. допустимое раб. напряжение Ue, В
- 400
- Международное наименование
- FORK type busbar for 4-phase load 100А 54 mod. EKF PROxima
- Номин. импульсное напряжение, кВ
- 4000
- Номин. кратковременно выдерживаемый ток Icw, кА
- 15000
- Номин. продолжительный ток Iu, А
- 100
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
- Нет
- Подходит для количества подключаемых устройств
- 14
- Подходит для устройств с N-шиной
- Нет
- Поперечное сечение, мм²
- 16
- Размер шага, мм
- 18
- Серия
- PROxima
- Срок службы, лет
- 10
- Тип электрического подключения
- Вилка (Fork)
- Условный номин. ток короткого замыкания Iq, кА
- 15000
