Артикул: dpn-le-02-63

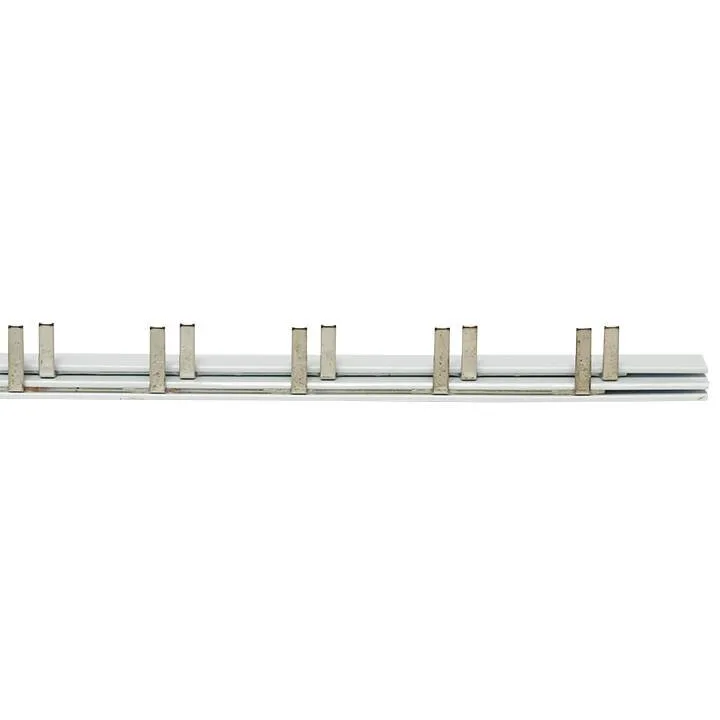

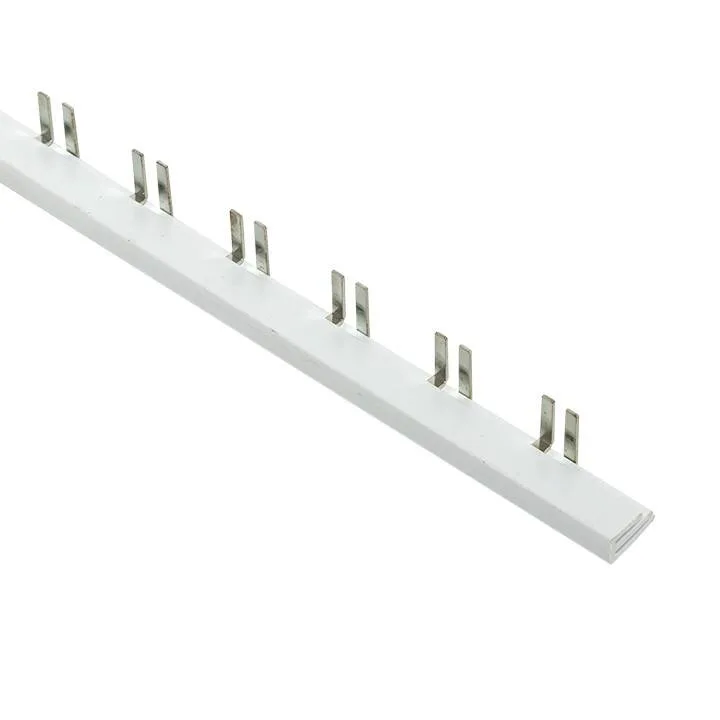

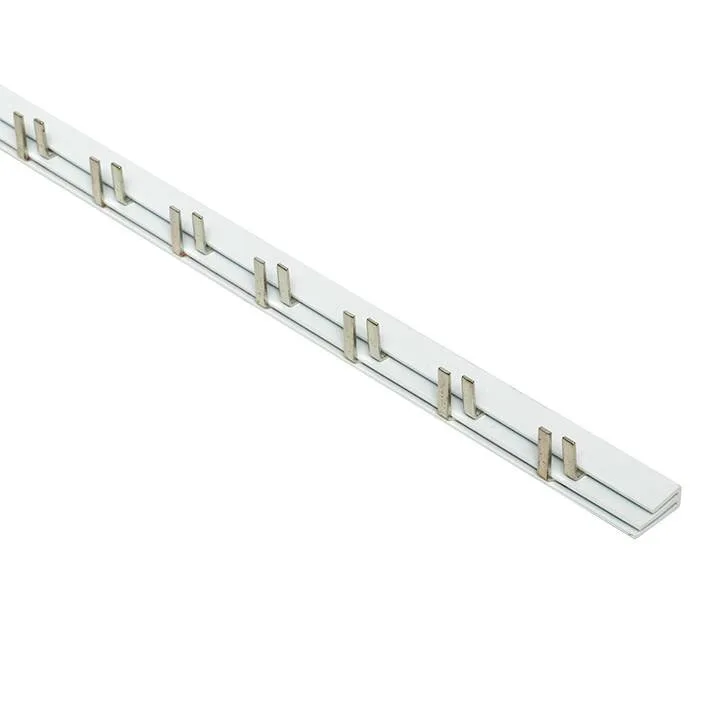

Шина соединительная типа PIN 63A 54 мод. для диф. автоматов EKF PROxima
Описание dpn-le-02-63
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Преимущества
Шины на 100 А выполнены с нанесением лужения для одновременного подключения с алюминиевыми проводниками
Шины поставляются в комплекте с заглушками
Шина изготовлена из электротехнической меди марки М1
Зажим для подключения автомата и шины тип PIN
Вся необходимая информация нанесена на корпус изделия термопечатью
Область применения
— Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
— Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
— Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
— Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Технические характеристики Шина соединительная типа PIN 63A 54 мод. для диф. автоматов PROxima
| Номин. кратковременно выдерживаемый ток Icw, кА | 12000 |
| Размер шага, мм | 22,8 |
| Поперечное сечение, мм² | 10 |
| Номин. продолжительный ток Iu, А | 63 |
| Количество полюсов | 54 |
| Длина, мм | 1000 |
| Тип электрического подключения | Штырь (Pin) |
| Количество фаз | 2 |
| Подходит для устройств с N-шиной | Да |
| Подходит для количества подключаемых устройств | 27 |
| Макс. допустимое раб. напряжение Ue, В | 230 |
| Наличие сертификата ТРТС | Да |
| Срок службы, лет | 10 |
| Гарантийный срок хранения, лет | 7 |
| Производитель | EKF |
| Международное наименование | PIN type busbar 63A 54 mod. for differential switches EKF PROxima |
| Изолированн. | Да |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
| Количество модулей (модульная ширина) | 54 |
| Гарантийный срок эксплуатации, лет | 7 |
| Номин. импульсное напряжение, кВ | 4000 |
| Условный номин. ток короткого замыкания Iq, кА | 12000 |
| Серия | PROxima |
Документация по продукту
- Гарантийный срок хранения, лет
- 7
- Гарантийный срок эксплуатации, лет
- 7
- Длина, мм
- 1000
- Изолированн.
- Да
- Категория товара
- Элементы комплектации шкафов, Шины соединительные (PIN, FORK) и аксессуары для шин
- Количество модулей (модульная ширина)
- 54
- Количество полюсов
- 54
- Количество фаз
- 2
- Макс. допустимое раб. напряжение Ue, В
- 230
- Международное наименование
- PIN type busbar 63A 54 mod. for differential switches EKF PROxima
- Наличие сертификата ТРТС
- Да
- Номин. импульсное напряжение, кВ
- 4000
- Номин. кратковременно выдерживаемый ток Icw, кА
- 12000
- Номин. продолжительный ток Iu, А
- 63
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
- Нет
- Подходит для количества подключаемых устройств
- 27
- Подходит для устройств с N-шиной
- Да
- Поперечное сечение, мм²
- 10
- Производитель
- EKF
- Размер шага, мм
- 22,8
- Серия
- PROxima
- Срок службы, лет
- 10
- Тип электрического подключения
- Штырь (Pin)
- Условный номин. ток короткого замыкания Iq, кА
- 12000
