Артикул: DA32-6-16-30-4P-a-pro

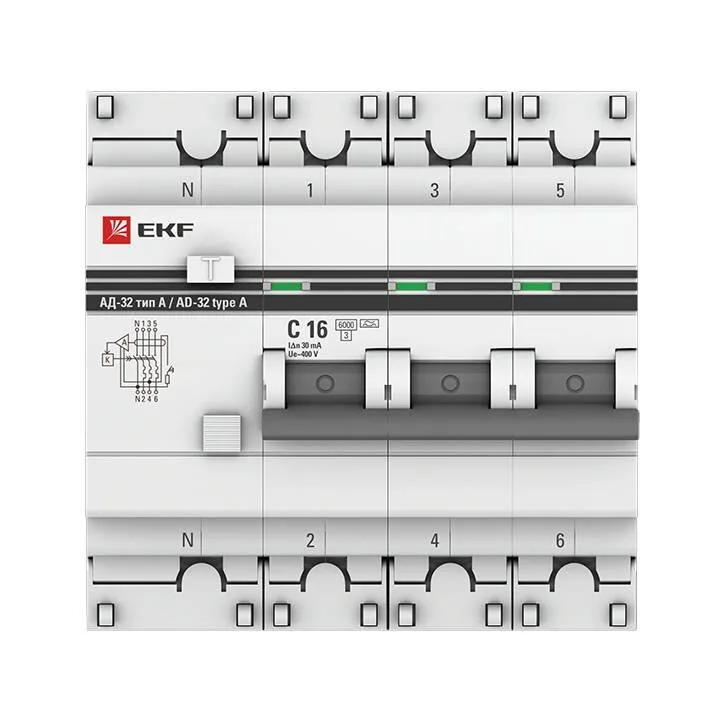

Дифференциальный автомат АД-32 3P+N 16А/30мА (хар. C, A, электронный, защита 270В) 6кА EKF PROxima
1 697 ₽
Индивидуальные условия для юрлиц и ИП – уточните у менеджера
Описание DA32-6-16-30-4P-a-pro
Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети.
Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными.
Времятоковая характеристика срабатывания – диапазон срабатывания электромагнитной защиты. С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Предельная коммутационная способность (ПКС) – это максимально возможный ток короткого замыкания, при возникновении которого автоматический выключатель сможет отключить защищаемую им цепь и остаться при этом работоспособным.
Номинальный отключающий дифференциальный ток I n – напряжение переменного тока, при котором автомат работает в нормальных условиях.
Номинальный ток – базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки.
Класс токоограничения – расцепление происходит за 1/3 полупериода (2,5–6 мс).
"Селективные – специально предназначены для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.Тип АС – реагирует на синусоидальный переменный ток утечки, обозначается значком в виде синусоиды.Тип А – срабатывают при мгновенном возникновении переменного или постоянного (пульсирующего) тока утечки в контролируемой цепи или при их плавном нарастании."
Преимущества
Углубления на корпусе для охлаждения аппарата
Корпус из не поддерживающей горение пластмассы
Наличие кнопки возврата для индикации срабатывания от тока утечки
Современная электронная плата с повышенной защитой от импульсных помех
Двухпозиционный зажим на DIN-рейку
Повышенная жесткость корпуса
Монолитная лицевая панель
Cкругленные клеммы с насечками для надежного соединения с проводниками
Панели для пломбировки клемм
Индикаторное окно состояния контактов
Область применения
— Защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки.
— Защита электрооборудования (ЭО) при повреждении изоляции проводников и неисправностях ЭО.
— Предотвращение возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю.
— Автоматическое отключение участка электрической сети при перегрузках и коротких замыканиях.
Технические характеристики Дифференциальный автомат АД-32 3P+N 16А/30мА (хар. C, A, электронный, защита 270В) 6кА PROxima
| Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА | 6 |
| Номинальный ток, А | 16 |
| Номин. (расчетное) напряжение, В | 400 |
| Характеристика срабатывания (кривая тока) | C |
| Номинальный ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Модульная ширина (общ. кол-во модульных расстояний) | 4,5 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Серия | PROxima |
| Есть штрихкод на каждой штуке товара | да |
| Общ. количество полюсов | 4 |
| Рабочая температура окружающей среды, °C | -25...50 |
| С блокировкой | Нет |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0...16 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0...25 |
| Подходит для скрытого монтажа (заподлицо) | Да |
| Частота | 50 Гц |
| Одновременное отключение нейтрали (N) | Да |
| Количество защищенных полюсов | 3 |
| Степень защиты (IP) | IP20 |
| Тип напряжения | AC (перемен.) |
| Степень загрязнения | 3 |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Устойчивость к импульсному току, кА | 6 |
| Номин. напряжение изоляции Ui, В | 500 |
| Глубина установочная (встраив.), мм | 46 |
| Защита от ложного срабатывания | Нет |
Документация по продукту
- Глубина установочная (встраив.), мм
- 46
- Есть штрихкод на каждой штуке товара
- да
- Защита от ложного срабатывания
- Нет
- Категория перенапряжения
- 3
- Категория товара
- Автоматические выключатели дифференциального тока и УЗО, Дифференциальные автоматы АД-32 до 63А EKF PROxima
- Класс токоограничения
- 3
- Количество защищенных полюсов
- 3
- Модульная ширина (общ. кол-во модульных расстояний)
- 4,5
- Номин. (расчетное) напряжение, В
- 400
- Номин. напряжение изоляции Ui, В
- 500
- Номин. отключающая способность по ГОСТ IEC 60898-1-1, кА
- 6
- Номинальное импульсное выдерживаемое напряжение Uimp, кВ
- 6
- Номинальный ток утечки, А
- 0,03
- Номинальный ток, А
- 16
- Общ. количество полюсов
- 4
- Одновременное отключение нейтрали (N)
- Да
- Подходит для скрытого монтажа (заподлицо)
- Да
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 0...16
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 0...25
- Рабочая температура окружающей среды, °C
- -25...50
- С блокировкой
- Нет
- Серия
- PROxima
- Степень загрязнения
- 3
- Степень защиты (IP)
- IP20
- Тип напряжения
- AC (перемен.)
- Тип тока утечки
- A
- Устойчивость к импульсному току, кА
- 6
- Характеристика срабатывания (кривая тока)
- C
- Частота
- 50 Гц
